Frekvenční měnič IQ-E 2,2kW; 1x230V; max.12A pro čerpadlo

Frekvenční měnič IQ-E pomocí regulace otáček udržuje konstantní tlak v systému.

• Je to inteligentní ovladač čerpadla, je snadno použitelný a udržuje nastavený tlak vody změnou rychlosti otáček motoru čerpadla.
• Model IQ-E má několik operačních režimů a přizpůsobuje se různým elektrickým systémům.

Ochranné funkce frekvenčního měniče IQ-E

1. Ochrana proti chodu nasucho bez nutnosti instalace sond/senzorů do studny
2. Ochrana před nadproudem / přepětím / podpětím
3. Ochrana před zkratem
4. Ochrana před zablokováním rotoru


Jak funguje Frekvenční měnič IQ-E pro čerpadlo:

• Po otevření kohoutku nebo po spuštění závlahy začne klesat tlak v systému.
• Řídící jednotka frekvenčního měniče prostřednictvím snímače tlaku vyhodnotí situaci a spustí čerpadlo.
• Otáčky čerpadla jsou regulovány tak, aby byl udržován konstantní tlak v systému i při měnícím se odběru. Abyste si to uměli lépe představit, znamená to, že frekvenční měnič pouští čerpadlo například při malém odběru na 17%, při zvýšení odběru vody například na 57% a při velkém odběru na 97%.
• Proud měniče i ochrana proti chodu nasucho je přednastavena. Čerpadlo se podle potřeby pomocí frekvenčního měniče zastaví, spustí, přidá a ubere tlak jednoduše a rychle, kdykoli je to nutné.
• Frekvenční měnič IQ-E je vhodný pro všechny systémy, kde se vyžaduje udržování stálého tlaku vody v systému, kontrola a ochrana čerpadel.
• Součástí frekvenčního měniče je zapojen kabel se zásuvkou, zapojené čidlo pro snímání tlaku a napájecí kabel pro připojení jednotky k čerpadlu se zástrčkou F zvaná „Schuko“.

• Rodinné domy, byty, chaty
• zemědělské podniky
• čerpání vody ze studny
• zalévání skleníků, zahrad, polí
• průmyslová zařízení

Doporučení:

• Doporučujeme nastavit dobu chodu na sucho "P 013" na 10 vteřin. Prodlouží se tím životnost čerpadla na maximální míru.

Technické parametry:

• Maximální povolená spotřeba proudu motoru: 230V - 12A
• Vstupní napájení:  jednofázové
• Vstupní napětí: 230V
• Povolený rozsah napájecího napětí: 160V - 260V (230V)
• Frekvence napájecího proudu: 50/60Hz
• Výstupní napětí: 1 ~ AC 230V
• Ovládací zařízení:  Čerpadlo
• Rozsah výstupní frekvence: 20 ~ 50 / 60Hz
• Senzor tlaku: 24V, 4 ÷ 20mA
• Rozsah tlaku: 0,5 ÷ 9,0 bar
• Vyžaduje se instalace tlakové nádoby: Nádrž s objemem ne menším než 2L
• Rozsah teplot okolí: 0~+40 C
• Čerpaná kapalina: Čistá voda s teplotou 0 až + 100 °C
• Tlak potřebný k samostartování: O 0,3 bar nižší než nastavený provozní tlak, ne však nižší než 0,5 bar
• Elektrická instalace: Účinně uzemněná

• Jednoduché ovládání, měnič je přednastaven pro okamžitý provoz

• Energetická úspora: Systém zásobování vodou vybavený frekvenčním měničem umožňuje ušetřit 30 až 60% energie oproti tradičním způsobům zásobování vodou.
• Snadná obsluha: Všechny funkce lze spustit a zastavit stisknutím tlačítka, není nutná pomoc odborníků na programování.
• Dlouholetá spolehlivost spolupracujících čerpadel: Průměrný točivý moment a tření hřídele čerpadla se snižuje při poklesu otáček motoru čerpadla, což zajišťuje mnohem delší životnost čerpadla.
• Vestavěná funkce soft (měkkého) startu a zastavení zařízení omezuje hydraulický ráz. (Efekt hydraulického rázu znamená prudké zvýšení tlaku při rychlém zastavení nebo spuštění průtoku kapaliny.)
• Komplexní ochrana: Systém je vybaven zařízením pro nadproudovou, přepěťovou, podpěťovou a zkratovou ochranu, blokování oběžných kol a ochranu proti chodu na sucho bez nutnosti montáže čidel do vrtu.
• Možnost spojení měničů do soupravy až 6 čerpadel: Souprava se ovládá z jednoho měniče zvoleného jako hlavní a ostatní měniče přizpůsobují práci podle požadavků systému. Programování soupravy je velmi jednoduché a nevyžaduje spolupráci s technikem.
• Tichý provoz

• Frekvenční měnič IQ-E
• Kabel se zásuvkou
• Napájecí kabel

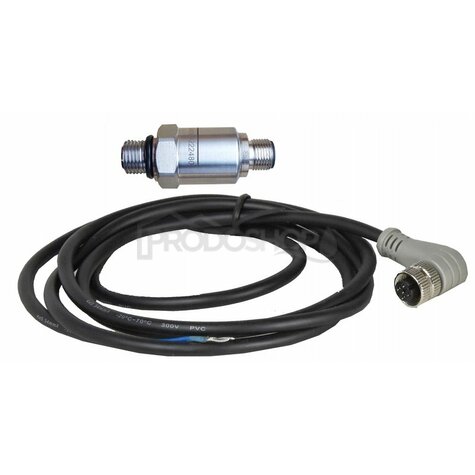

• Snímač tlaku
• Držák na zeď
