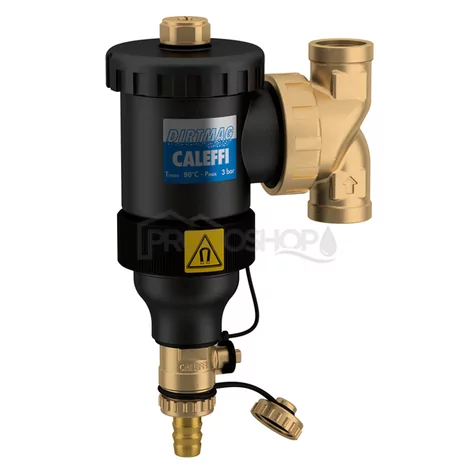

Magnetický filtr DIRTMAG 3/4"

Na skladě Posíláme ihned
Cena s DPH
2 919 Kč
Filtry:
Magnetické a nemagnetické nečistoty
Max. provozní tlak:
3 bar
Teplotní rozsah:
0-90 °C
Připojení:
3/4"
Záruka:
2 roky
Hmotnost (kg):
2

Odlučovač nečistot DIRTMAG 3/4" s magnetem můžete použít pro vodorovné a svislé trubky

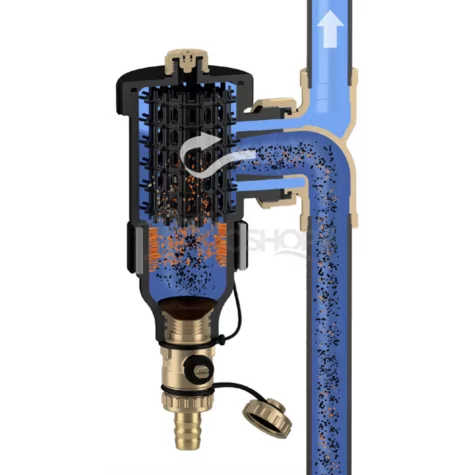

Kompozitní magnetický filtr DIRTMAG 3/4" separuje nečistoty tvořené převážně pískem a částečkami rzi, které obíhají v systémech s uzavřeným okruhem. Jeho princip je založen na kombinovaném působení několika fyzikálních jevů.

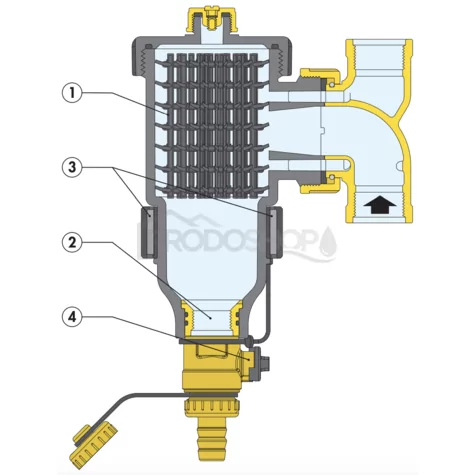

  • Vnitřní element (1) se skládá ze sady radiálních síťovitých ploch. Nečistoty ve vodě se při dopadu na tyto plochy oddělí a spadnou na dno tělesa (2), kde se shromažďují.
  • Železité nečistoty jsou také zachyceny uvnitř tělesa odlučovače nečistot díky činnosti dvou magnetů (3), vložených do speciálního odnímatelného vnějšího prstence.
  • Velký vnitřní objem filtru zpomaluje průtok média a tím napomáhá oddělování obsažených částic prostřednictvím gravitace.
  • Shromážděné nečistoty se vypouštějí, a to i za provozu systému, otevřením vypouštěcího kohoutku (4).

Odlučovač železitých nečistot DIRTMAG je extrémně efektivní:

  • Nečistoty jsou zachyceny uvnitř tělesa odlučovače silným magnetickým polem, které je vytvářeno magnety vloženými ve speciálním vnějším prstenci.
  • Vnější prstenec lze také z tělesa sejmout a tak umožnit usazení a následné vypuštění nečistot při nepřerušeném provozu systému.
  • Protože je magnetický prstenec umístěn mimo těleso odlučovače nečistot, hydraulické charakteristiky zařízení se nemění.

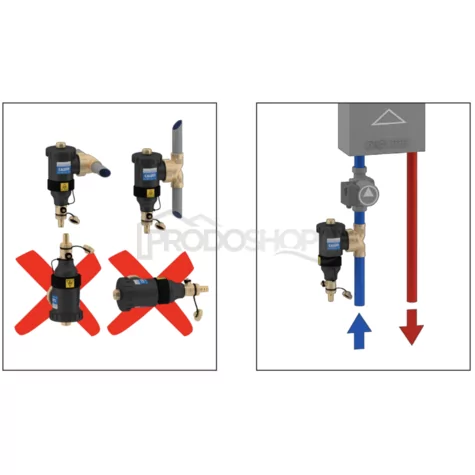

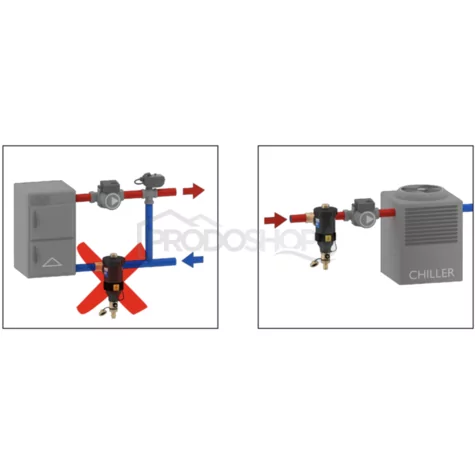

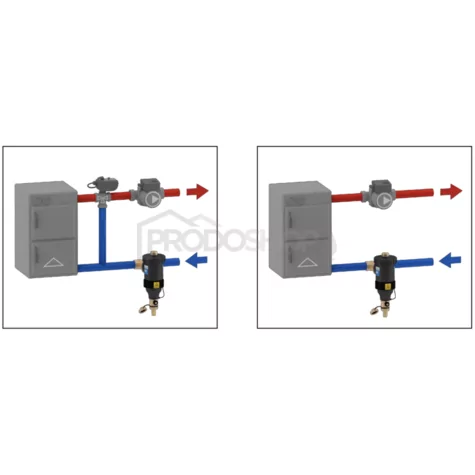

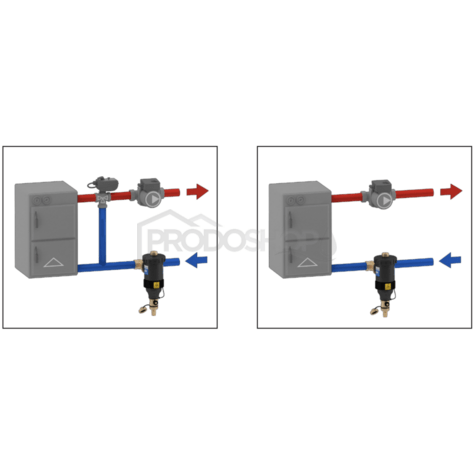

Jak správně namontovat odlučovač DIRTMAG

  • Montáž má být v souladu se směrem proudění vyznačeným na těle T-kusu, a pokud možno na zpětném okruhu před kotlem.
  • Odlučovač nečistot by měl být vždy nainstalován na straně před čerpadlem
  • S tělesem vždy ve vertikální poloze.

Výhody filtru DIRTMAG

  • Nečistoty se shromažďují ve velké odkalovací komoře, která vyžaduje malou frekvenci čištění a ze které je lze odstranit i za provozu systému.
  • Odlučovače nečistot řad DIRTMAG jsou také vybaveny odnímatelným magnetickým prstencem pro separaci železitých nečistot.
  • Tento odlučovač nečistot, který je vyroben z kompozitního materiálu speciálně navrženého pro použití v klimatizacích, je mimořádně všestranný, protože jej lze namontovat jak na vodorovné, tak na svislé trubky.
  • Vnitřního elementu se síťovými plochami zajišťuje vysoký výkon odlučovače nečistot. Díky principu narážení a usazování částic je průběh odlučování nečistot efektivnější než u běžných sítí. Nehrozí ucpání zachycenými kaly.
  • Nečistoty lze vypustit i za provozu systému.

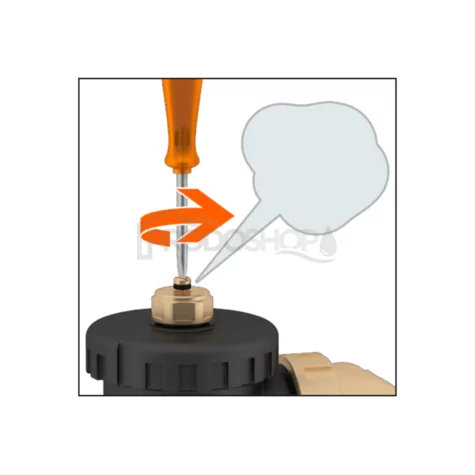

Odvzdušnění

  • Vzduch, který se případně nahromadil v horní části tělesa, můžete vypustit tak, že šroubovákem povolíte šroub na horní zátce.

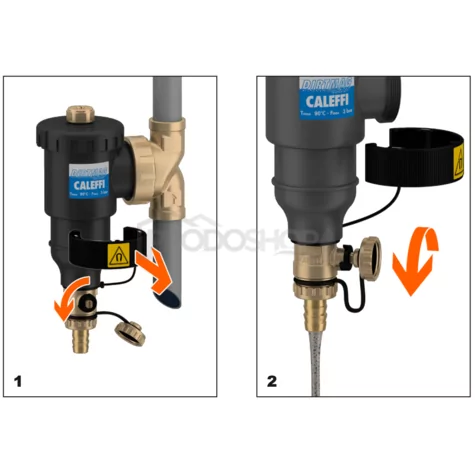

Vypouštění kalu

  • Prstenec, ve kterém jsou uloženy magnety (1) můžete odstranit pomocí speciálního dodaného klíče a vypusťte nečistoty (2);
  • Vypuštění kalu můžete provést i za provozu systému.

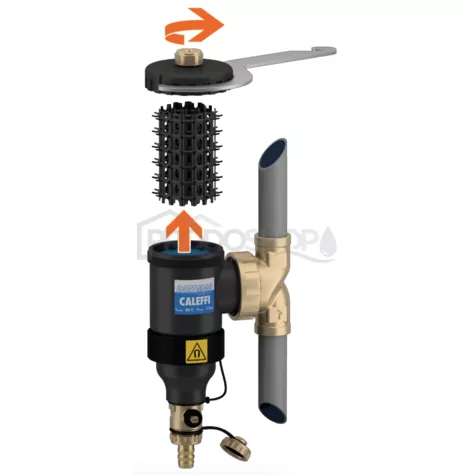

Údržba

  • Komoru pro akumulaci nečistot umíte také jednoduše vyjmout pomocí dodaného klíče
  • Odšroubujete horní kryt a vyjměte vnitřní element, jehož umístění pohodlně umožňuje vyjmutí k čištění.

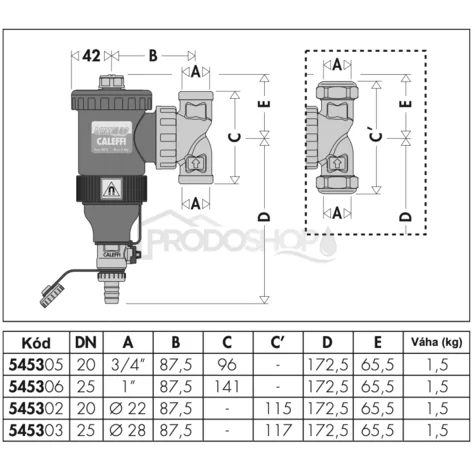

Rozměry magnetických filtrů DIRTMAG

Magnetický filtr DIRTMAG 3/4"

Balení obsahuje

  • Odkalovač s magnetickým kroužkem
  • Svislé i vodorovné napojení na potrubí
  • Tělo z odolného kompozitového materiálu
  • 3/4" vnitřní závity
  • Vypouštěcí ventil
Název

DIRTMAG 3/4"

DIRTMAG 1"

100 %
2 recenzie Přidat recenzi
  • 5 hvězdiček>
    2 x
  • 4 hviezdičky>
    0 x
  • 3 hviezdičky>
    0 x
  • 2 hviezdičky>
    0 x
  • 1 hvězdička>
    0 x

Ověřený zákazník

15. 09. 2023

lehce se montuje, dobrá cena

DOPORUČUJE

Marcel

16. 08. 2023

Spokojen, nainstalovali jsme ho před plyn.kotel, uvidíme, jak splní svůj ucel. Cena byla velmi výhodná. Děkuji...

DOPORUČUJE

Chcete se dozvědět více o produktu? Napište nám. Odpovíme do 24h.
Otázka:
zdravím chtěl bych se zeptat zda magneticky filtr zastane plnohodnotně fukci i mechanickeho filtru nebo jestli je potřeba dát před něj jestě normalní filtr děkuji moc za odpověď
Odpověď:
dobrý den, magnetický filtr dirtmag 3/4" je dostačující. pokud výrobce některé části systému požaduje ještě další filtraci je potřeba se tím řídit.
