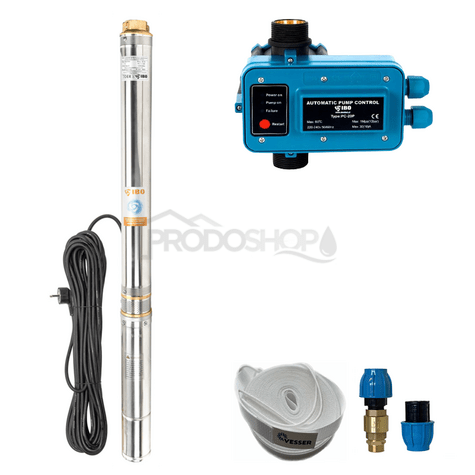

Automatická domácí vodárna s ponorným čerpadlem 4 SDM 2-12 - RTS s PC-20 P.

Automatická domácí vodárna s úsporným vícestupňovým ponorným čerpadlem 4 SDm 2-12 - RTS s řídící jednotkou PC-20 P se používá zejména sezónně, hlavně na závlahu.

Ponorné čerpadlo 4 SDm 2-12 má zvýšenou odolnost vůči písku a jiným abrazivním látkám, které se ve vodě mohou nacházet. Vícestupňové ponorné čerpadlo 4 SDm 2-12 (230V) z nerezové oceli AISI 304.

• Čerpadla 4SDm byla jedny z prvních čerpadel s označením RTS ( Resistance To Sand = odolná vůči písku )
• Dodnes vynikají vysokou odolností konstrukce čerpadla proti písku. Maximální přípustný obsah písku ve vodě je až 5%
• Čerpadlo lze používat i v nepřetržitém provozu
• Čerpadla 4 SDm ve 230V provedení mají vestavěný kondenzátor a nadproudovou ochranu

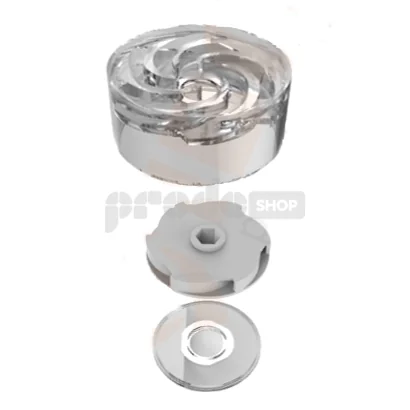

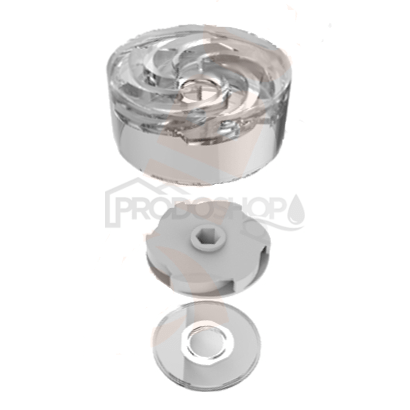

• Zvýšené odolnosti proti písku bylo dosaženo díky použití „plovoucích oběžných kol” a materiálů odolných proti opotřebení: Plášť, hřídel a rotor čerpadla jsou z nerezové oceli AISI 340

• Ponorné čerpadlo 4 SDm 2-12 s plovoucími oběžnými koly je určeno i do nových či čerstvých vrtů, studní.
• Toto čerpadlo je vhodné pro zavlažování či postřikování vodou.
• Automat, řídící jednotka PC-20P doporučujeme používat v rozvodech čisté vody bez nečistot a usazenin, jinak je třeba instalovat přiměřený filtr a to na vstupní část přístroje.
• Jednotka je vybavena LED POWER
• Jednotka PC-20-P má diodu indikující provoz čerpadla ZAPNUTO
• Jednotka PC-20-P má diodu, která indikuje poruchu FAILURE

• Hydraulická část čerpadla 4 SDm 2-12 je od motoru oddělena (čerpadlo není postaveno jako monoblok - v případě poruchy lze čerpadlo jednoduše demontovat. Případná oprava (kterou realizujeme my), nemusí být nákladná a je především rychlá, což je při případné poruchě velkou výhodou .

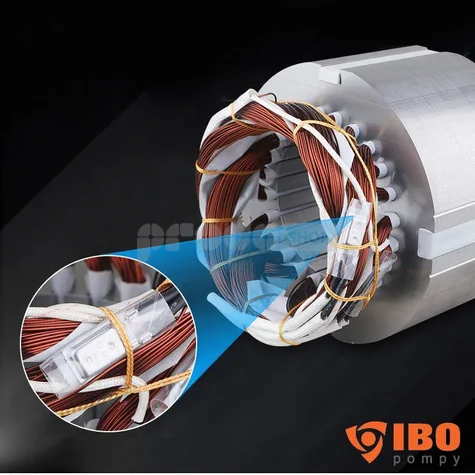

• Čerpadlo je vybaveno tepelnou ochranou - pojistkou.

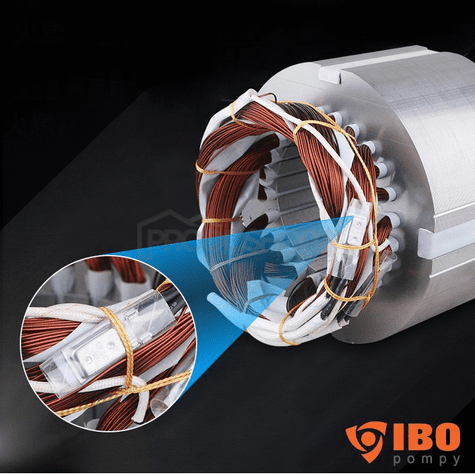

• Motor čerpadla je chlazený olejem
• PC-20 P dokáže pracovat s jednofázovými čerpadly o výkonu až 2200 W, jejichž proudový odběr při provozu je až 16 A.
• Jednotka PC-20 P má zabudovanou zpětnou klapku
• Má zabudovaný manometr
• Má funkci automatický restart
• Řídící jednotka PC-20 má zabudovanou zpětnou klapku, proti zpětnému chodu vody do čerpadla.

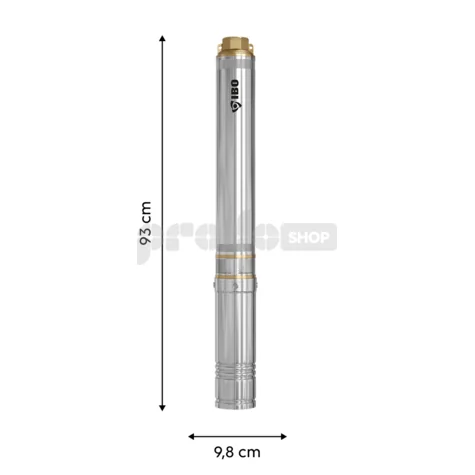

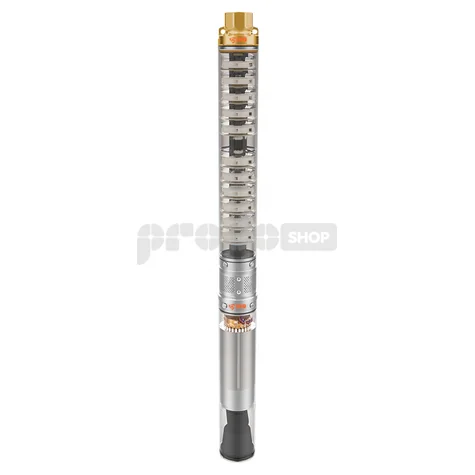

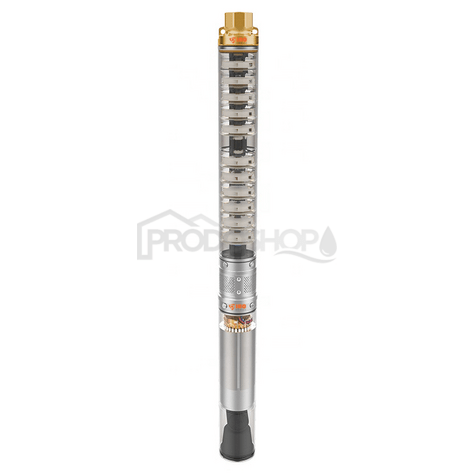

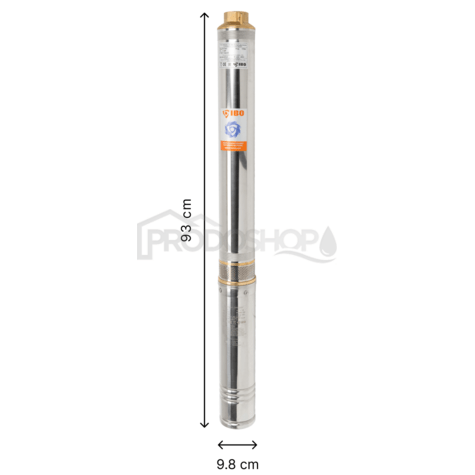

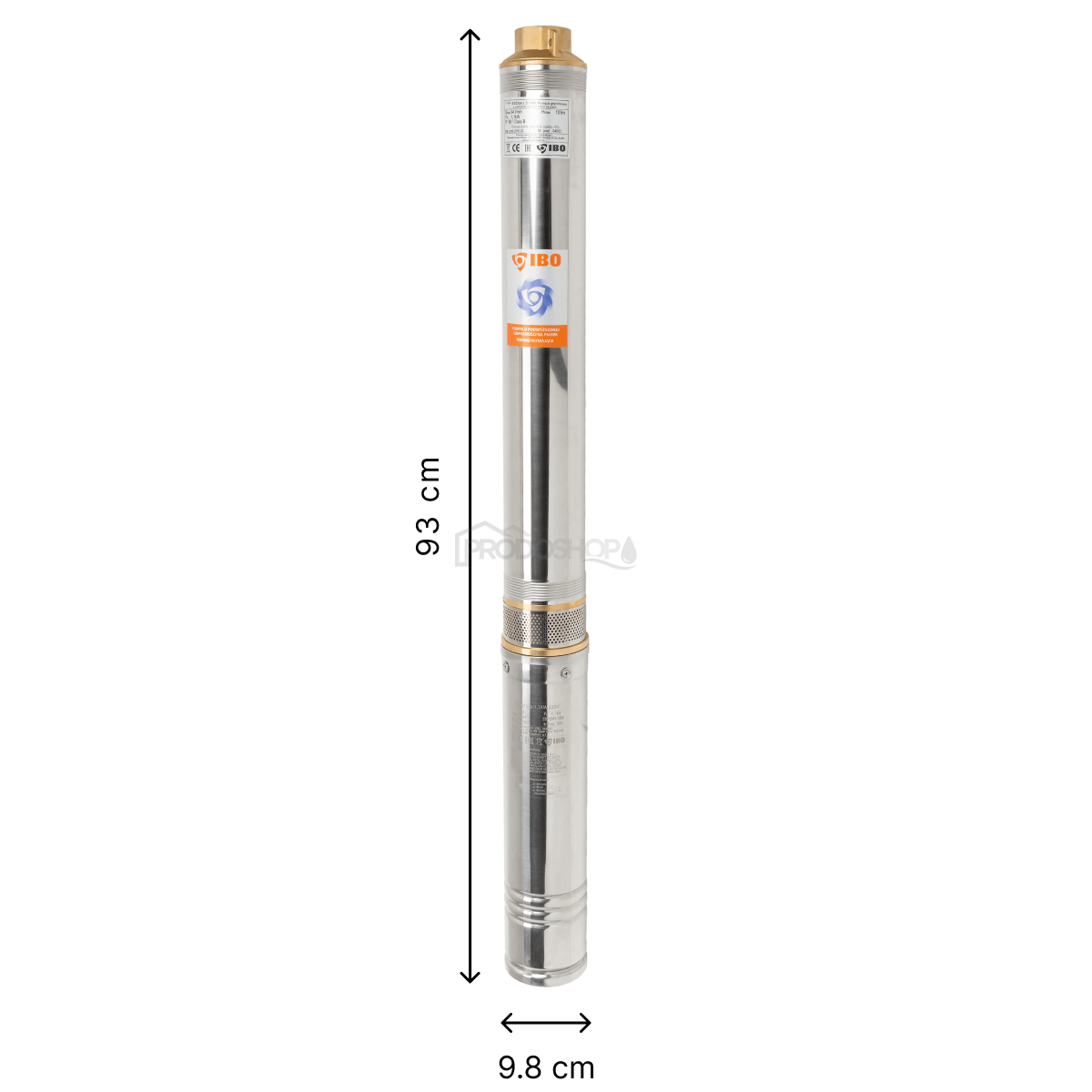

• Ponorné čerpadlo 4 SDm 2-12 - RTS

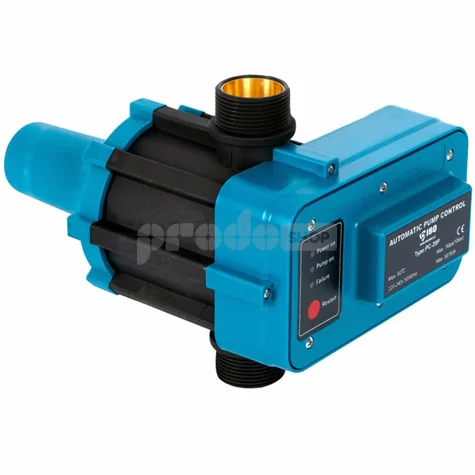

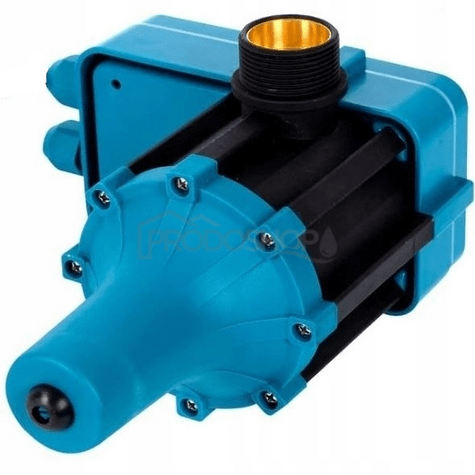

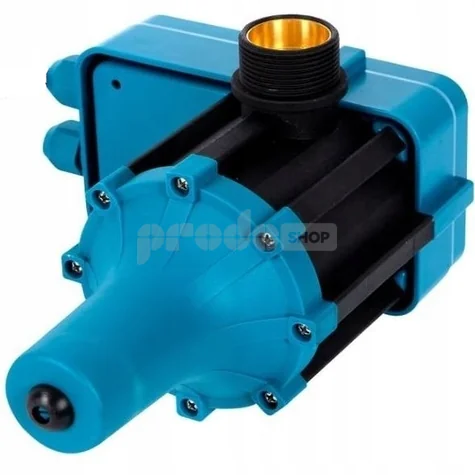

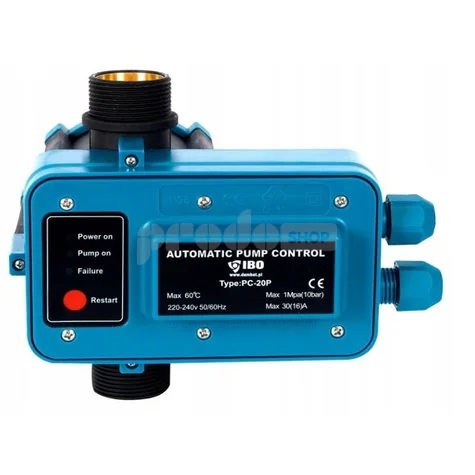

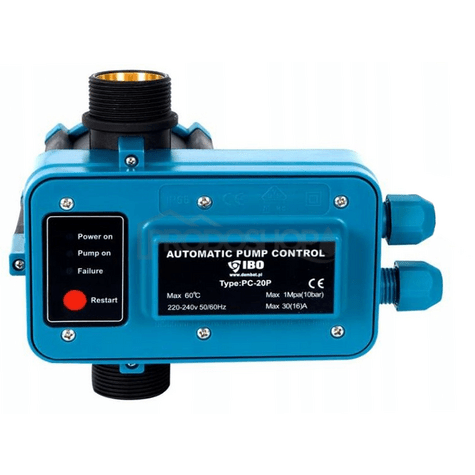

• Řídící jednotka PC-20P
  • 1m kabel se zástrčkou k připojení do elektrické sítě
  • 60cm kabel pro připojení k čerpadlu

    • Vsuvka redukována 6/4x5/4"

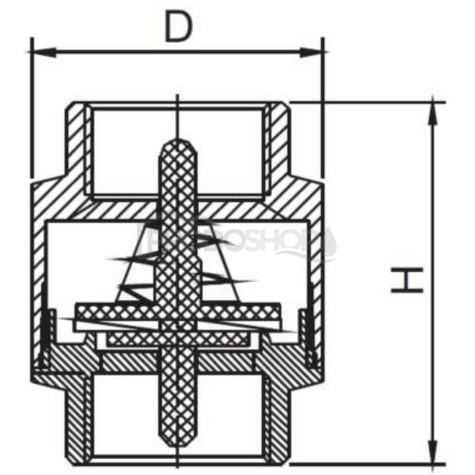

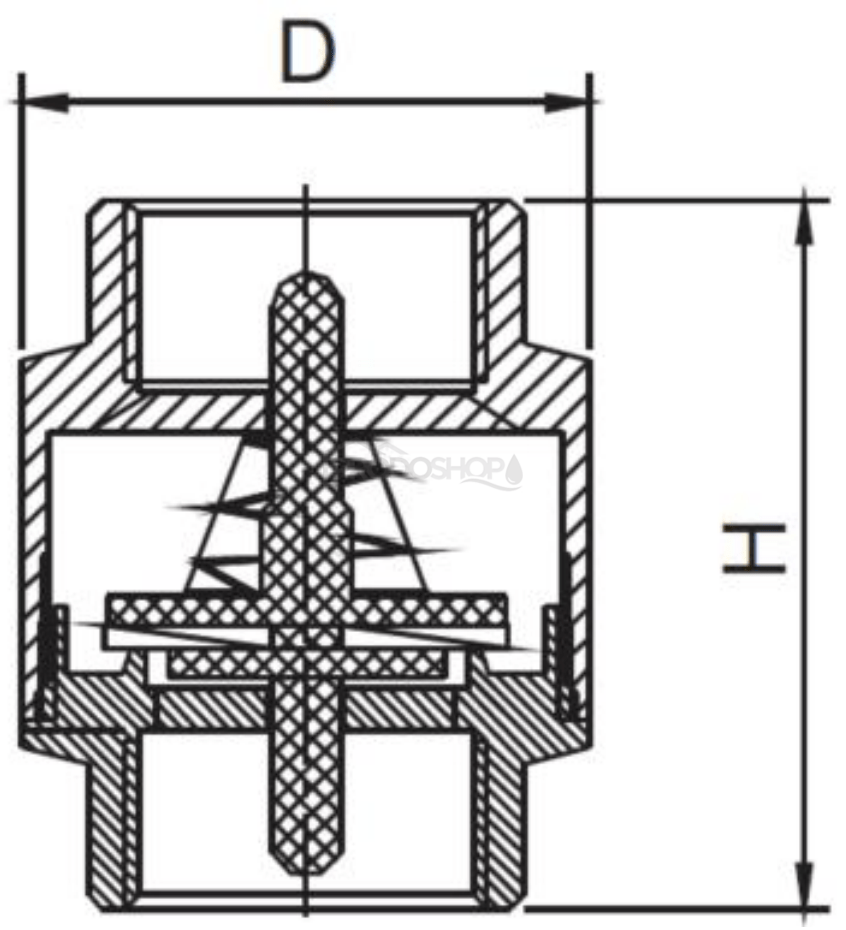

    • Zpětná klapka 5/4"
    • Přechodový kus s vnějším závitem 40x5/4"
• Přechodový kus s vnitřním závitem 40x5/4"
• Závěsné zařízení pro ponorná čerpadla

• Automat PC-20 P může být instalován v jakémkoli bodě mezi čerpadlem a prvním místem odběru tak, aby směr šipky, která je umístěna na spodní straně zařízení (při závitu) mezi dvěma přípojkami o průměru 5/4“ odpovídal směru průtoku vody.
• V rozvodu je nutno zajistit dokonalé těsnění hydraulických přípojek.
• V případě, že se používá čerpadlo s maximálním přípustným tlakem 10 bar, je nutné instalovat redukční ventil tlaku a to na vstup PC-20 P.
• Řídící jednotka je z výroby nastavena na 1,5 bar, což je optimální pro většinu způsobů využití. Po vypnutí zařízení od rozvodu elektrického proudu je možné, pokud to umožňuje hydraulický výkon použitého čerpadla, tlak měnit po sejmutí horního krytu pomocí šroubu označeného znaménky + a – .

Technické parametry řídící jednotky PC-20 P

• Napětí napájení : 220 – 240 V
• Frekvence proudu napájení : 50/60 Hz
• Maximální výkon ovládaného čerpadla: 2,2 kW
• Maximální příkon ovládaného čerpadla : 16 A
• Maximální pracovní tlak : 10 bar
• Maximální teplota vody: 40 °C
• Stupeň ochrany : IP65
• Hrdla : G 5/4"
