Automatická domácí vodárna s ponorným čerpadlem 2,5 "STM 24 s BRIO PC-13 - RTS

Automatická domácí vodárna s ponorným čerpadlem 2,5" STM 24 s PC-13 se používá zejména sezónně, hlavně na závlahu.

• Ponorné čerpadlo 2,5" STM 24 má zvýšenou odolnost vůči písku RTS (Resistance To Sand = odolné vůči písku).
• Automat PC-13 s manometrem zajišťuje ochranu chodu na sucho - vypíná čerpadlo při chodu bez vody. Chrání tak čerpadlo před jeho poškozením, ke kterému by mohlo dojít při chodu bez vody. Po vypnutí se opětovně uvádí do činnosti stisknutím tlačítka RESET.
• PC-13 obsahuje také elektronický spínač pro kontrolu chodu čerpadla (nebo jinak řečeno press control), který zajišťuje funkci tlakového spínače, čímž umožňuje automatizaci chodu elektrického čerpadla na vodu v závislosti na poklesu tlaku a při zastavení průtoku vody v rozvodu (to znamená při otevření a uzavření elektrických kontaktů zařízení) – umožňuje samočinný chod čerpadla nebo vodárny.

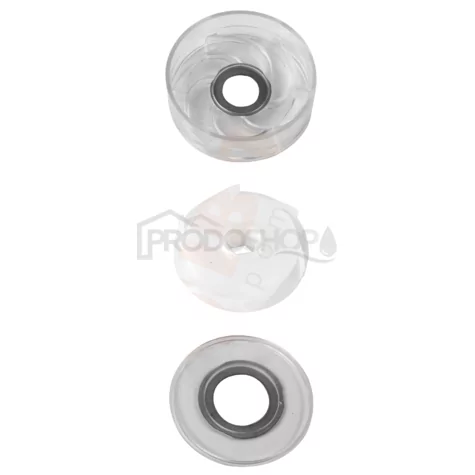

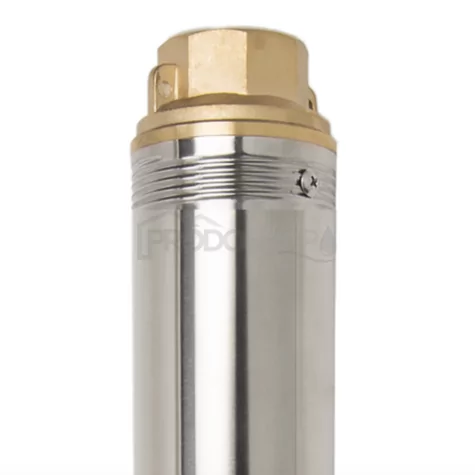

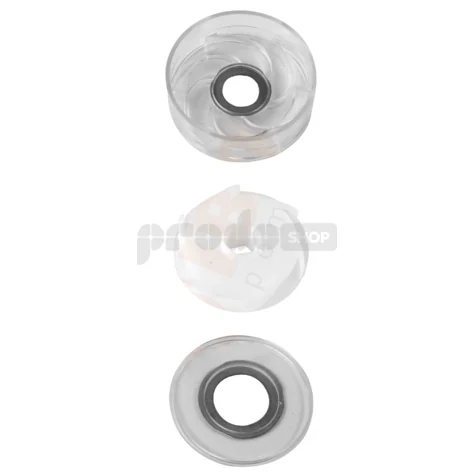

• Sací a výtlačné hrdlo jsou z mosazi. Oběžné kolo a difuzor jsou z norylu. Kryt, hřídel a rotor čerpadla jsou z nerezové oceli AISI 304

• Ponorné čerpadlo STM 24 se používá hlavně při zásobování rodinných domů pitnou vodou, získávanou z větších hloubek (více než 8m) nebo přiváděnou z větší vzdálenosti.
• Může být instalováno i do nových, čerstvých vrtů, studní, nádrží, vodojemů i sběrných šachet, díky zvýšené odolnosti vůči písku a abrazivním látkám ve vodě.
• Může být instalováno i v rámci průmyslových, obytných a zemědělských objektů.
• Je vhodné i pro malé a střední protipožární stanice nebo jako součást domácí vodárny s ponorným čerpadlem.

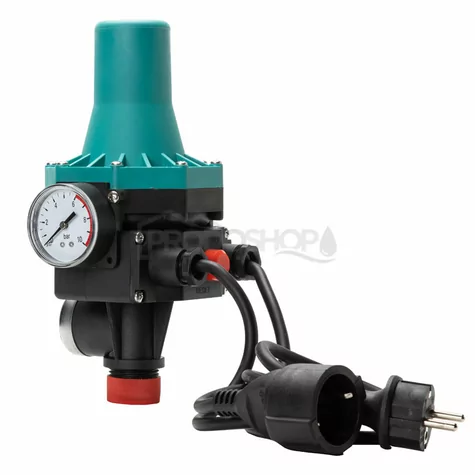

• Automat PC-13 press control s manometrem je automatická jednotka pro čerpadla, díky které nepotřebujete tlakovou nádobu.
• Velkou výhodou řídící jednotky PC-13 je její jednoduchost používání.
• Řídící jednotka BRIO PC-13 spolehlivě chrání čerpadlo a řídí jeho automatický provoz přes:
  • Press control - elektronický tlakový spínač
  • Ochranu běhu na sucho
  • Manometr
  • Zpětnou klapku - proti zpětnému chodu vody do čerpadla
• Čerpadlo je vybaveno tepelnou ochranou - pojistkou.
• Motor čerpadla je chlazený olejem.
• Kondenzátor je vestavěn do motoru čerpadla.
• Hydraulická část čerpadla 2,5 STM 24 je od motoru oddělena.

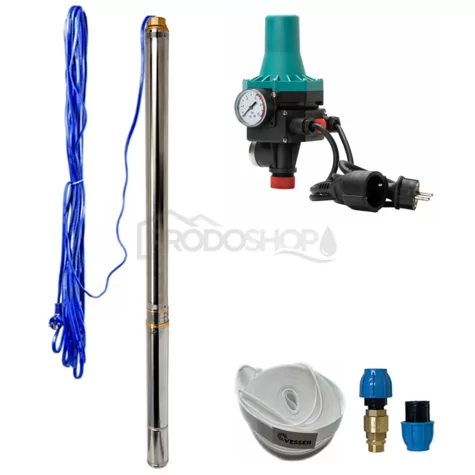

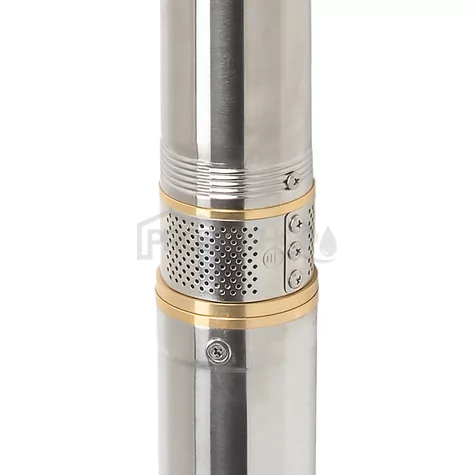

• Ponorné čerpadlo 2,5" STM 24
• Řídící jednotka BRIO PC-13
  • 1m kabel se zástrčkou k připojení do elektrické sítě
  • 60cm kabel pro připojení k čerpadlu
• Připojovací set k ponorným čerpadlům
  • Vsuvka redukovaná 5/4x1"
  • Zpětná klapka 1"
  • Přechodový kus s vnějším závitem 32x1"
• Přechodový kus s vnitřním závitem 32x1"
• Závěsné zařízení pro ponorná čerpadla

• Automat PC-13 s manometrem může být instalován v jakémkoli bodě mezi čerpadlem a prvním místem odběru tak, aby směr šipky, která je umístěna na spodní straně zařízení (při závitu) mezi dvěma přípojkami o průměru 1“ odpovídal směru průtoku vody.
• V rozvodu je nutno zajistit dokonalé těsnění hydraulických přípojek.
• V případě, že se používá čerpadlo s maximálním přípustným tlakem 8 bar, je nutno instalovat redukční ventil tlaku a to na vstup PC-13.
• Zařízení je nastaveno z výroby na 1,5 bar, což je optimální pro většinu způsobů využití.
• Jednotka PC-13 s manometrem uvede čerpadlo do chodu přibližně na dobu 15 sekund a to v okamžiku zapojení. Potom se čerpadlo spustí vždy při dosažení pracovního tlaku ve chvíli, kdy se sníží tlak v systému, například při otevření ventilu.
• Automat PC-13 s manometrem na rozdíl od jiných tlakových spínačů, řídicích jednotek, které se vypínají při dosažení určitého tlaku, se vypíná ve chvíli dosažení minimální hodnoty průtoku. Při splnění této podmínky, přístroj zpozdí vypnutí zařízení a to za 7 až 15 sekund. Tím se dosáhne snížení frekvence spuštění čerpadla při malém průtoku.

Technické parametry řídící jednotky PC-13

• automatické zapínání a vypínání čerpadla při otevírání / zavírání kohoutku
• zabudovaný zpětný ventil a integrovaná ochrana proti běhu nasucho
• manometr
• jmenovitý proud:  do 10A
• provozní napětí: ~ 230 V ± 10% / 50 Hz
• připojení:  vstup a výstup každého vnějšího závitu 2,54 cm (G1 ")
• maximální provozní tlak: cca 10 bar
• maximální teplota vody: přibližně 60°C
• reset spínače:  manuálně
• zapínající tlak v rozsahu: 1,5 bar
• nastavení vypínacího tlaku není možné
• objemový průtok: přibližně 150 litrů/min
• rozměry (V x Š x H): 15 x 13 x 23 cm
• hmotnost: přibližně 1,3 kg
• třída ochrany: IP65
